電纜橋架規格型號表
2017/11/9 16:46:37點擊：
電纜橋架是一種閣樓設備，主要是作為各種建筑物和管廊之間的一個橋梁，電纜橋架的結構也是多種的，主要分為槽式、托盤式和梯架式、網格式等等，該設備是由支架、托臂和安裝附件等組成。電纜橋架結構簡單,造型美觀、配置靈活和維修方便等特點。
1、電纜橋架常見規格槽式(全封閉式)電纜橋架常見規格有：250×250 150×250 150×300 100×250 150×200 。
2、梯級式電纜橋架常見規格有：100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400。
3、常見玻璃鋼電纜橋架的規格型號有：100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150等等。
電纜橋架規格表示方法:
XQJ---形式--類別--規格
XQJ：表示匯線橋架系列
形式：表示結構形式(用中文第一個漢語拼音的大寫字母T為梯級式、P為托盤式C為槽式、ZH為組合式)
類別：表示類別種類序號(用阿拉伯數字加英語字母表示)
規格：表示規格或規格序號(用阿拉伯數字表示)

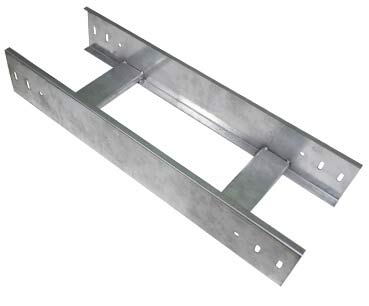

鍍鋅電纜橋架規格
| 鍍鋅電纜橋架規格型號表 | 材質及厚度 | 長度 | 參考報價/價格（不含稅） | ||||
|---|---|---|---|---|---|---|---|
| 鍍鋅電纜橋架（寬mm/高mm） | 電鍍鋅（冷） | 鍍鋅電纜橋架價格 | |||||
| 槽式 | 梯式 | 托盤式 |
0.8mm 1.0mm 1.2mm 1.5mm 1.8mm 2.0mm 2.5mm |
- | 1.5mm厚 | 2.0mm厚 | |
| 100mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 150mm×75mm | 2米、3米 | 電議 | 電議 | ||||
| 200mm×100mm | 2米、3米 | 37.40元/米 | 51.00元/米 | ||||
| 250mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 300mm×100mm | 2米、3米 | 49.10元/米 | 66.80元/米 | ||||
| 300mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 400mm×100mm | 2米、3米 | 60.80元/米 | 82.80元/米 | ||||
| 400mm×150mm | 2米、3米 | 66.60元/米 | 90.70元/米 | ||||
| 400mm×200mm | 2米、3米 | 72.30元/米 | 98.60元/米 | ||||
| 500mm×100mm | 2米、3米 | 69.00元/米 | 94.10元/米 | ||||
| 500mm×150mm | 2米、3米 | 74.60元/米 | 101.70元/米 | ||||
| 500mm×200mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×200mm | 2米、3米 | 91.30元/米 | 124.50元/米 | ||||
| 800mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×200mm | 2米、3米 | 113.60元/米 | 154.80元/米 | ||||
| 鍍鋅電纜橋架價格備注： |
以上鍍鋅電纜橋架參考報價為1.5mm和2.0mm厚
根據國家板材浮動而調整價格，所以此報價供為參考，準確報價請聯系我們。
|
||||||

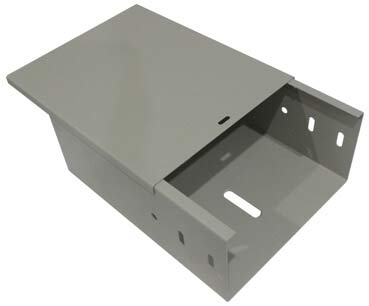

防火電纜橋架規格
| 防火電纜橋架規格型號表 | 材質及厚度 | 長度 | 參考報價/價格（不含稅） | ||||
|---|---|---|---|---|---|---|---|
| 防火電纜橋架（寬mm/高mm） | 表面處理“防火烤漆” | 防火電纜橋架報價 | |||||
| 槽式 | 梯式 | 托盤式 |
0.8mm 1.0mm 1.2mm 1.5mm 1.8mm 2.0mm 2.5mm |
- | 1.5mm厚 | 2.0mm厚 | |
| 100mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 150mm×75mm | 2米、3米 | 電議 | 電議 | ||||
| 200mm×100mm | 2米、3米 | 49.30元/米 | 62.90/米 | ||||
| 250mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 300mm×100mm | 2米、3米 | 64.70元/米 | 82.50元/米 | ||||
| 300mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 400mm×100mm | 2米、3米 | 80.10元/米 | 102.10元/米 | ||||
| 400mm×150mm | 2米、3米 | 87.80元/米 | 112.00元/米 | ||||
| 400mm×200mm | 2米、3米 | 95.50元/米 | 121.80元/米 | ||||
| 500mm×100mm | 2米、3米 | 91.20元/米 | 116.30元/米 | ||||
| 500mm×150mm | 2米、3米 | 98.50元/米 | 125.60元/米 | ||||
| 500mm×200mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×200mm | 2米、3米 | 120.60元/米 | 153.80元/米 | ||||
| 800mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×200mm | 2米、3米 | 150.00元/米 | 191.30元/米 | ||||

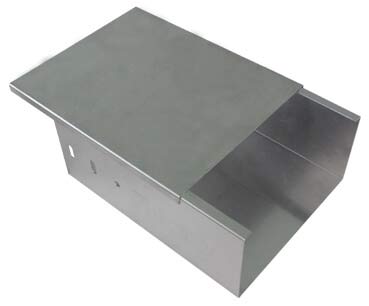

噴塑電纜橋架規格
| 噴塑電纜橋架規格型號表 | 材質及厚度 | 長度 | 參考報價/價格 | ||||
|---|---|---|---|---|---|---|---|
| 噴塑電纜橋架（寬mm/高mm） | 表面處理“噴塑” | 噴塑電纜橋架報價（不含稅） | |||||
| 槽式 | 梯式 | 托盤式 |
0.8mm 1.0mm 1.2mm 1.5mm 1.8mm 2.0mm 2.5mm |
- | 1.5mm厚 | 2.0mm厚 | |
| 100mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 150mm×75mm | 2米、3米 | 電議 | 電議 | ||||
| 200mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 250mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 300mm×100mm | 2米、3米 | 64.70元/米 | 82.50元/米 | ||||
| 300mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 400mm×100mm | 2米、3米 | 80.10元/米 | 102.10元/米 | ||||
| 400mm×150mm | 2米、3米 | 87.80元/米 | 112.00元/米 | ||||
| 400mm×200mm | 2米、3米 | 95.50元/米 | 121.80元/米 | ||||
| 500mm×100mm | 2米、3米 | 91.20元/米 | 116.30元/米 | ||||
| 500mm×150mm | 2米、3米 | 98.50元/米 | 125.60元/米 | ||||
| 500mm×200mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×200mm | 2米、3米 | 120.60元/米 | 153.80元/米 | ||||
| 800mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×200mm | 2米、3米 | 150.00元/米 | 191.30元/米 | ||||

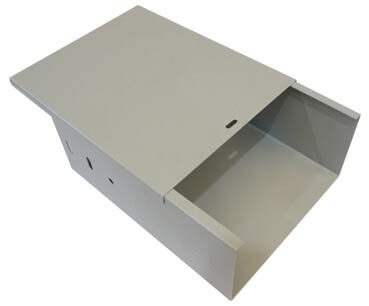

鋁合金電纜橋架規格
| 鋁合金電纜橋架規格表 | 材質及厚度 | 長度 | 參考價格（不含稅） | ||||
|---|---|---|---|---|---|---|---|
| 鋁合金電纜橋架（寬mm/高mm） | 1060鋁合金 | 1060鋁合金橋架 | |||||
| 槽式 | 梯式 | 托盤式 |
0.6mm 0.7mm 0.8mm 1.0mm 1.2mm 1.5mm 1.8mm 2.0mm 2.5mm |
- | 1.5mm厚 | 2.0mm厚 | |
| 100mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 150mm×75mm | 2米、3米 | 電議 | 電議 | ||||
| 200mm×100mm | 2米、3米 | 61.10元/米 | 81.4元/米 | ||||
| 250mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 300mm×100mm | 2米、3米 | 80.10元/米 | 106.90元/米 | ||||
| 300mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 400mm×100mm | 2米、3米 | 99.20元/米 | 132.30元/米 | ||||
| 400mm×150mm | 2米、3米 | 108.70元/米 | 144.90元/米 | ||||
| 400mm×200mm | 2米、3米 | 118.30元/米 | 157.70元/米 | ||||
| 500mm×100mm | 2米、3米 | 112.90元/米 | 150.50元/米 | ||||
| 500mm×150mm | 2米、3米 | 122.00元/米 | 162.6元/米 | ||||
| 500mm×200mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×200mm | 2米、3米 | 149.30元/米 | 199.00元/米 | ||||
| 800mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×200mm | 2米、3米 | 185.70元/米 | 247.50元/米 | ||||

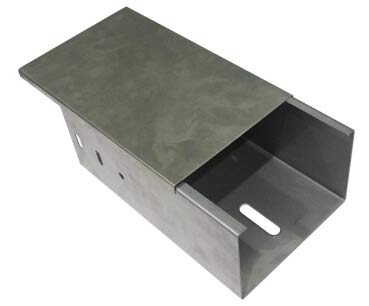

不銹鋼電纜橋架規格
| 不銹鋼電纜橋架規格表 | 材質 | 長度 | 參考價格（不含稅） | ||||
|---|---|---|---|---|---|---|---|
| 不銹鋼電纜橋架（寬mm/高mm） | 不銹鋼201 | 不銹鋼304 | 201不銹鋼橋架 | 304不銹鋼橋架 | |||
| 槽式 | 梯式 | 托盤式 |
0.5mm 0.8mm 1.0mm 1.2mm 1.5mm 1.6mm |
0.5mm 0.8mm 1.0mm 1.2mm 1.5mm 1.6mm |
- | 1.5mm厚 | 1.5mm厚 |
| 100×100 | 2米、3米 | 電議 | 電議 | ||||
| 150×75 | 2米、3米 | 電議 | 電議 | ||||
| 200×100 | 2米、3米 | 電議 | 175.90元/米 | ||||
| 250×150 | 2米、3米 | 電議 | 電議 | ||||
| 300×100 | 2米、3米 | 電議 | 230.90元/米 | ||||
| 300×150 | 2米、3米 | 電議 | 電議 | ||||
| 400×100 | 2米、3米 | 電議 | 285.80元/米 | ||||
| 400×150 | 2米、3米 | 電議 | 313.30元/米 | ||||
| 400×200 | 2米、3米 | 電議 | 340.80元/米 | ||||
| 500×100 | 2米、3米 | 電議 | 325.30元/米 | ||||
| 500×150 | 2米、3米 | 電議 | 351.60元/米 | ||||
| 500×200 | 2米、3米 | 電議 | 電議 | ||||
| 600×100 | 2米、3米 | 電議 | 電議 | ||||
| 600×150 | 2米、3米 | 電議 | 電議 | ||||
| 600×200 | 2米、3米 | 電議 | 430.20/元 | ||||
| 800×100 | 2米、3米 | 電議 | 電議 | ||||
| 800×150 | 2米、3米 | 電議 | 電議 | ||||
| 800×200 | 2米、3米 | 電議 | 535.10元/米 | ||||

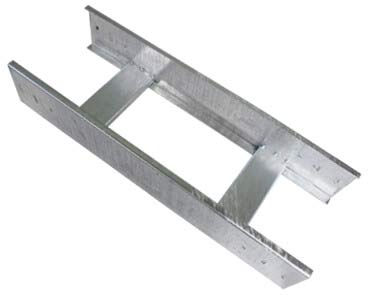

熱鍍鋅電纜橋架規格
| 熱鍍鋅電纜橋架規格型號表 | 材質及厚度 | 長度 | 參考報價/價格（不含稅） | ||||
|---|---|---|---|---|---|---|---|
| 熱鍍鋅電纜橋架（寬mm/高mm） | 熱鍍鋅（熱浸鋅） | 熱鍍鋅電纜橋架價格 | |||||
| 槽式 | 梯式 | 托盤式 |
0.8mm 1.0mm 1.2mm 1.5mm 1.8mm 2.0mm 2.5mm |
- | 1.5mm厚 | 2.0mm厚 | |
| 100mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 150mm×75mm | 2米、3米 | 電議 | 電議 | ||||
| 200mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 250mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 300mm×100mm | 2米、3米 | 87.20元/米 | 117.60元/米 | ||||
| 300mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 400mm×100mm | 2米、3米 | 107.80元/米 | 145.60元/米 | ||||
| 400mm×150mm | 2米、3米 | 118.20元/米 | 159.50元/米 | ||||
| 400mm×200mm | 2米、3米 | 128.60元/米 | 173.50元/米 | ||||
| 500mm×100mm | 2米、3米 | 122.80元/米 | 165.60元/米 | ||||
| 500mm×150mm | 2米、3米 | 132.70元/米 | 179.10元/米 | ||||
| 500mm×200mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 600mm×200mm | 2米、3米 | 162.30元/米 | 219.10元/米 | ||||
| 800mm×100mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×150mm | 2米、3米 | 電議 | 電議 | ||||
| 800mm×200mm | 2米、3米 | 201.90元/米 | 272.50元/米 | ||||

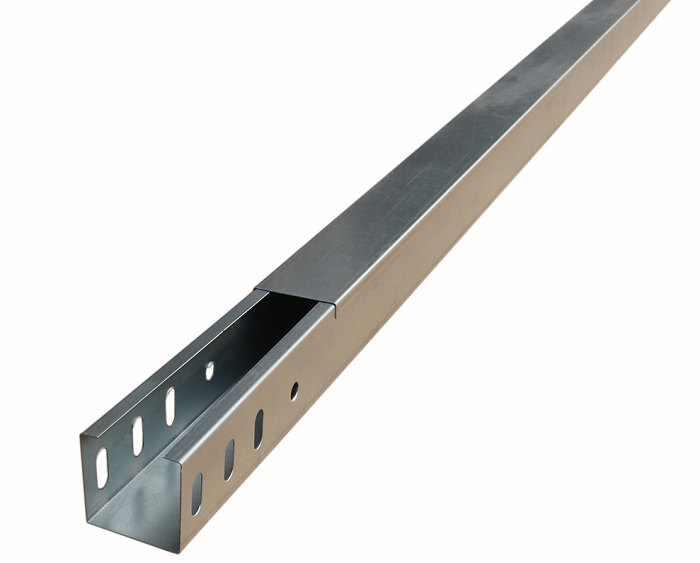

槽式電纜橋架規格表
| 槽式電纜橋架規格表（寬mm+高mm） | 厚度 | 長度 | 重量：kg/節 | ||||
|---|---|---|---|---|---|---|---|
| 槽式電纜橋架（C） | 非標 | 國標 | 槽身 | 槽蓋（護罩） | |||
| 100×50 |
0.8mm 1.0mm 1.2mm |
1.5mm 1.8mm 2.0mm 2.5mm |
2米、3米 | 1.761 | - | ||
| 100×100 | 2米、3米 | 2.642 | - | ||||
| 150×75 | 2米、3米 | 4.686 | 2.193 | ||||
| 200×100 | 2米、3米 | 7.764 | 4.153 | ||||
| 250×150 | 2米、3米 | 10.795 | 4.732 | ||||
| 300×100 | 2米、3米 | 9.569 | 5.958 | ||||
| 300×150 | 2米、3米 | 11.375 | 5.958 | ||||
| 400×100 | 2米、3米 | 11.375 | 7.764 | ||||
| 400×150 | 2米、3米 | 13.18 | 7.764 | ||||
| 400×200 | 2米、3米 | 14.986 | 7.764 | ||||
| 500×100 | 2米、3米 | 16.475 | 11.961 | ||||
| 500×150 | 2米、3米 | 18.733 | 11.961 | ||||
| 500×200 | 2米、3米 | 20.989 | 11.961 | ||||
| 600×100 | 2米、3米 | 18.733 | 14.219 | ||||
| 600×150 | 2米、3米 | 20.989 | 14.219 | ||||
| 600×200 | 2米、3米 | 23.246 | 14.219 | ||||
| 800×100 | 2米、3米 | 23.246 | 18.732 | ||||
| 800×150 | 2米、3米 | 25.503 | 18.732 | ||||
| 800×200 | 2米、3米 | 27.76 | 18.732 | ||||
| 槽式電纜橋架重量計算備注： |
材質為：鍍鋅槽式電纜橋架；100×50 ～150×75橋架厚度采用δ= 1.5毫米; 材質為：鍍鋅槽式電纜橋架；200×100 ～400×200橋架厚度采用δ= 2.0毫米; 材質為：鍍鋅槽式電纜橋架；500×100 ～800×200橋架厚度采用δ= 2.5mm; |
||||||

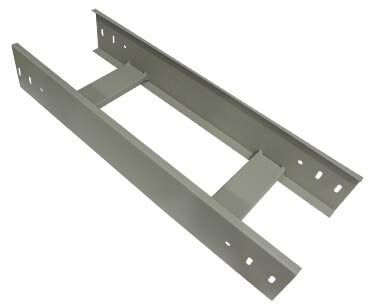

梯式電纜橋架規格
| 梯式電纜橋架規格表（寬mm+高mm） | 厚度 | 長度 | 重量：kg/節 | ||||
|---|---|---|---|---|---|---|---|
| 梯式電纜橋架（T） | 非標 | 國標 | 槽身 | 槽蓋（護罩） | |||
| - |
1.0mm 1.2mm |
1.5mm 1.8mm 2.0mm 2.5mm |
- | - | - | ||
| 100×100 | 2米、3米 | 2.11 | - | ||||
| 150×75 | 2米、3米 | 3.75 | 2.193 | ||||
| 200×100 | 2米、3米 | 6.21 | 4.153 | ||||
| 250×150 | 2米、3米 | 8.64 | 4.732 | ||||
| 300×100 | 2米、3米 | 7.66 | 5.958 | ||||
| 300×150 | 2米、3米 | 9.10 | 5.958 | ||||
| 400×100 | 2米、3米 | 9.10 | 7.764 | ||||
| 400×150 | 2米、3米 | 10.54 | 7.764 | ||||
| 400×200 | 2米、3米 | 11.99 | 7.764 | ||||
| 500×100 | 2米、3米 | 13.18 | 11.961 | ||||
| 500×150 | 2米、3米 | 14.99 | 11.961 | ||||
| 500×200 | 2米、3米 | 16.79 | 11.961 | ||||
| 600×100 | 2米、3米 | 14.99 | 14.219 | ||||
| 600×150 | 2米、3米 | 16.79 | 14.219 | ||||
| 600×200 | 2米、3米 | 18.60 | 14.219 | ||||
| 800×100 | 2米、3米 | 18.60 | 18.732 | ||||
| 800×150 | 2米、3米 | 20.40 | 18.732 | ||||
| 800×200 | 2米、3米 | 22.21 | 18.732 | ||||
| 梯式電纜橋架重量計算備注： |
材質為：鍍鋅梯式電纜橋架；100×50～150×75梯式橋架厚度采用δ= 1.5毫米; 材質為：鍍鋅梯式電纜橋架；200×100 ～400×200梯式橋架厚度采用δ= 2.0毫米; 材質為：鍍鋅梯式電纜橋架；500×100 ～800×200梯式橋架厚度采用δ= 2.5mm; |
||||||
托盤式電纜橋架規格
| 托盤式電纜橋架規格表（寬mm+高mm） | 厚度 | 長度 | 重量：kg/節 | ||||
|---|---|---|---|---|---|---|---|
| 托盤式電纜橋架（P） | 非標 | 國標 | 槽身 | 槽蓋（護罩） | |||
| 100×50 |
0.8mm 1.0mm 1.2mm |
1.5mm 1.8mm 2.0mm 2.5mm |
2米、3米 | 1.761 | - | ||
| 100×100 | 2米、3米 | 2.642 | - | ||||
| 150×75 | 2米、3米 | 4.686 | 2.193 | ||||
| 200×100 | 2米、3米 | 7.764 | 4.153 | ||||
| 250×150 | 2米、3米 | 10.795 | 4.732 | ||||
| 300×100 | 2米、3米 | 9.569 | 5.958 | ||||
| 300×150 | 2米、3米 | 11.375 | 5.958 | ||||
| 400×100 | 2米、3米 | 11.375 | 7.764 | ||||
| 400×150 | 2米、3米 | 13.18 | 7.764 | ||||
| 400×200 | 2米、3米 | 14.986 | 7.764 | ||||
| 500×100 | 2米、3米 | 16.475 | 11.961 | ||||
| 500×150 | 2米、3米 | 18.733 | 11.961 | ||||
| 500×200 | 2米、3米 | 20.989 | 11.961 | ||||
| 600×100 | 2米、3米 | 18.733 | 14.219 | ||||
| 600×150 | 2米、3米 | 20.989 | 14.219 | ||||
| 600×200 | 2米、3米 | 23.246 | 14.219 | ||||
| 800×100 | 2米、3米 | 23.246 | 18.732 | ||||
| 800×150 | 2米、3米 | 25.503 | 18.732 | ||||
| 800×200 | 2米、3米 | 27.76 | 18.732 | ||||
| 托盤式電纜橋架重量計算備注： |
材質為：鍍鋅托盤式電纜橋架；100×50～150×75橋架厚度采用δ= 1.5毫米; 材質為：鍍鋅托盤式電纜橋架；200×100～400×200橋架厚度采用δ= 2.0毫米; 材質為：鍍鋅托盤式電纜橋架；500×100～800×200橋架厚度采用δ= 2.5mm; |
||||||
1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值（A） 橋架橫截面充許最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 9683
電纜橋架型號品類的選擇：
1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）
2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
5、大跨距（>3m）要選用復合型橋架。
6、戶外要選用復合環氧樹指橋架。
